    歡迎訪問立宏安全設備工程（上海）有限公司官方網站！





















    當前位置：首頁 > S工業安全產品 > 安全控制器 > 強導安全繼電器 > G2SA 強導繼電器





    G2SA 強導繼電器


    ·8A觸點切換能力
    ·多種觸點結構形式:2組轉換，1組常開+1組常閉（1型），1組常開+1組常閉（2型）
    ·強制導向的觸點結構:符合EN50205
    ·UL絕緣等級:F級絕緣等級可供選擇
    ·絕緣能力強:觸點與線圈間承受10kV浪涌電壓
    ·觸點組間承受6kV浪涌電壓 (波形1.2 / 50μs)
    ·環保產品(符合RoHS)

    ▊產品選型
    產品名稱
    型號
    觸點形式
    品牌
    強導繼電器
    G2SA-2C
    2組轉換
    LHS
    強導繼電器
    G2SA-1A1B-1XC
    1組常開+1組常閉（1型）
    LHS
    強導繼電器
    G2SA-1A1B-2X
    1組常開+1組常閉（2型）
    LHS

    ▊線圈規格（23℃）
    額定電壓
    吸合電壓VDC
    釋放電壓VDC
    額定電流(±10%)
    線圈電阻(±10%)
    額定功率
    最大允許電壓
    DC 24V
    ≤18.00
    ≥2.40
    29.2mA
    823Ω
    700mW
    DC 36.0V
    注：
    1、線圈電阻值指的是線圈溫度為+23℃時的值。線圈電阻:額定電壓<24V線圈電阻±10%；≥48V線圈電阻±15%。
    2、最大容許電壓是指繼電器線圈在短時間內能夠承受的最大電壓值。
    3、對于額定電壓≥48V的產品，為保護線圈不受損傷，在測試及應用中，必須有抑制線圈產生過電壓的措施。

    ▊技術參數
    觸點參數
    觸點形式
    2C、1A1B-1XC、1A1B-2X
    結構分類（按EN50205）
    1A1B-1XC、1A1B-2X:A類強制導向2C:B類強制導向
    接觸電阻(初始值)
    ≤100mΩ(6VDC 1A)
    觸點材料
    AgSnO2
    額定負載
    控制負載(阻性)
    8A 277VAC/30VDC
    最大切換電壓
    400VAC/30VDC
    最大切換電流
    8A
    最大切換容量
    2216VA/240W
    最小容許負荷
    5VDC 10mA（觸點鍍金）
    電氣性能
    絕緣電阻(初始值)
    1000MΩ(500VDC)
    介質耐電壓(初始值)
    斷開觸點間
    1500VAC
    觸點與線圈間
    4000VAC,1分鐘
    觸點組間
    3000VAC,1分鐘
    吸合時間
    ≤15ms
    釋放時間
    ≤10ms
    機械性能
    沖擊
    穩定性
    NO:98m/s2(10g)     NC:49m/s2(5g)
    強度
    980m/s2(100g)
    振動
    N0:10Hz～55Hz  1.6mm雙振幅，55Hz～200Hz   ，98m/s2
    NC:10Hz～55Hz  0.4mm 雙振幅
    爬電距離
    線圈與觸點間
    8mm
    觸點組間
    5.5mm
    空氣間隙
    線圈與觸點間
    8mm
    觸點組間
    5.5mm
    耐久性
    機械
    1×107次
    電氣(室溫)
    NO:8A 277VAC/30VDC    1×105次(ON/OFF=1s/9s)
    使用條件
    環境溫度
    -40℃～85℃
    濕度
    5% to 85%
    引出端方式
    印刷板式
    重量
    約20g
    封裝方式
    防焊劑型，塑封型

    ▊外形尺寸、接線及安裝尺寸圖(單位:mm)
    產品型號繼電器外形尺寸
    內部接線圖
    		安裝孔尺寸
    G2SA-2C
    G2SA-1A1B-1XC
    G2SA-1A1B-2X
    注:
    1.產品外形尺寸未注尺寸公差，當外形尺寸≤1mm時，公差為±0.2mm；當外形尺寸1mm～5mm時，公差為±0.3mm；當外形尺寸≥5mm時，公差為±0.5mm。
    2.安裝尺寸未注公差為±0.1mm。

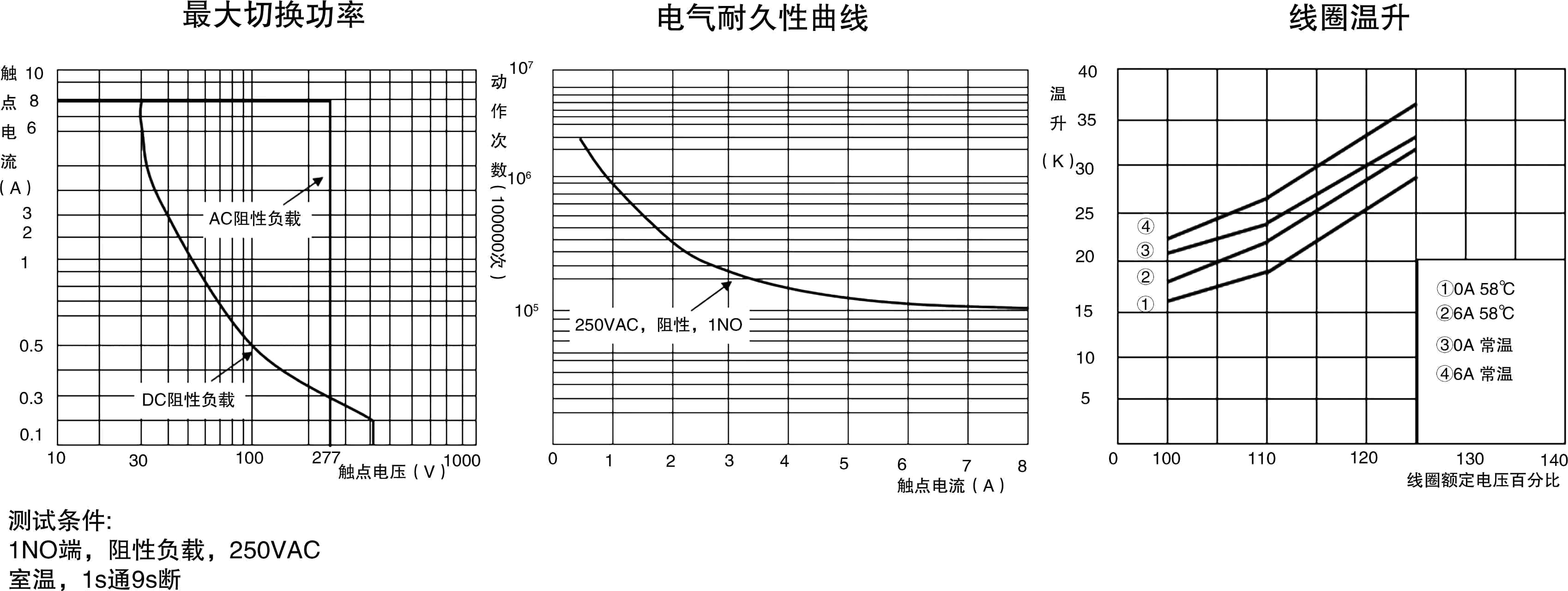

    ▊性能曲線圖


    ▊繼電器配套插座
     型號
    A4-4Z-C2-D24

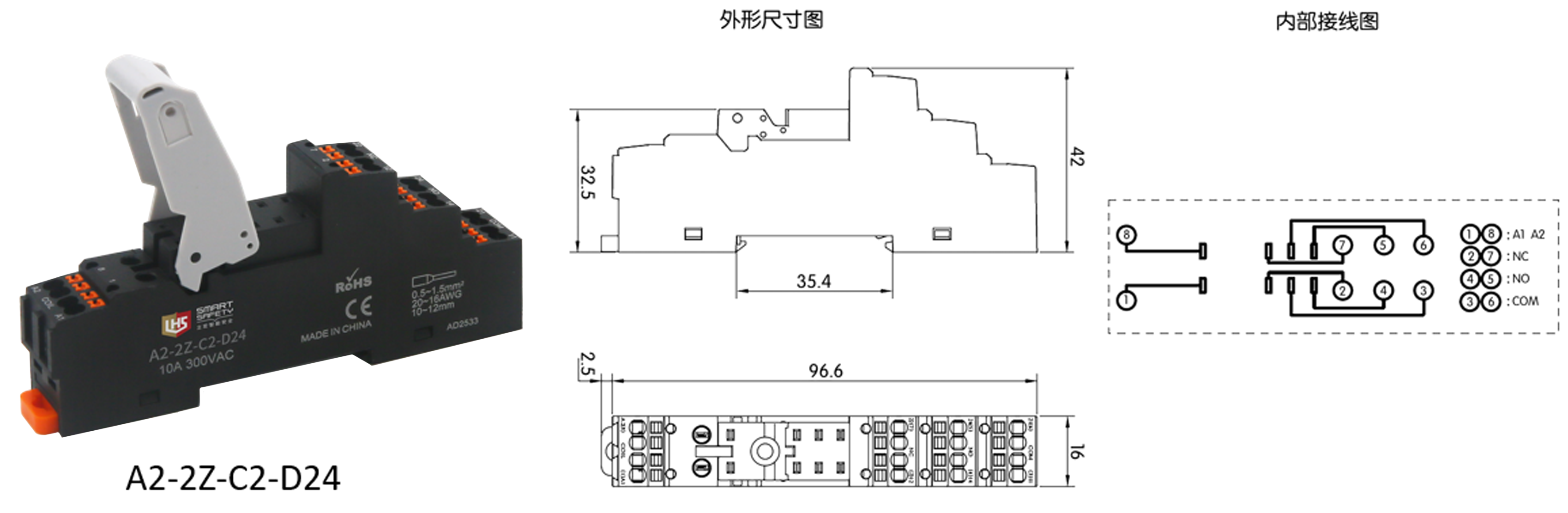

    ▊底座參數
    型號
    2對觸點適配性底座
    A2-2Z-C2-D24
    額定
    負載
    電流
    10A
    電壓
    300VAC
    介質
    耐壓
    線圈/觸點
    4000 V/S
    觸點間
    2500 V/S
    外線連接導線
    20~14/0.5~2.5 AWG/mm2
    剝線長度
    10...12mm/0.43in
    使用環境
    -40℃~+85℃
    重量
    48g
