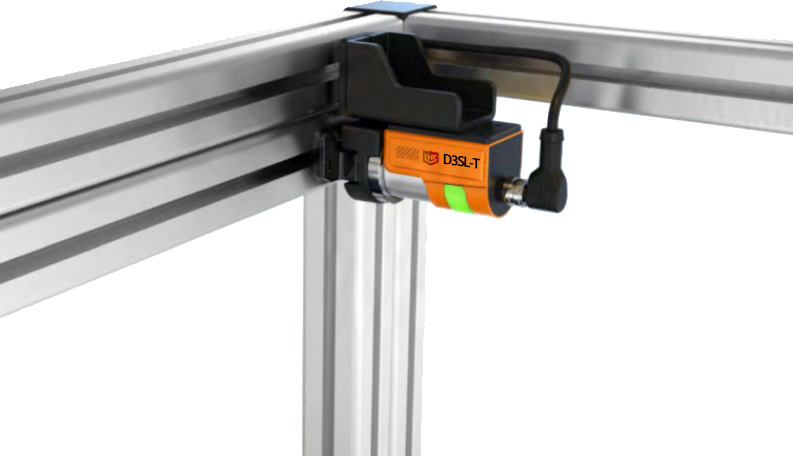

 | ·電磁力鎖定500N ·采用小平面“電磁"鎖定結構 ·支持16 至 20 臺級聯連接 ·匹配器內置永久磁鐵設計 ·小型機身，安裝簡單 ·全視角醒目指示燈 ·不會產生磨損粉末 ·IP65/IP67防護 |
▊ | D3SL-T/RFID系列選型表 |
鎖定方式 | 配置 | 型號 | 輸出方式 | 編碼方式 | 標準與高功能功能說明 |
電 磁 鎖 定 | 標準型 | D3SL-T-DB-N2 | NPN | 通用編碼 | |
D3SL-T-DB-N1 | NPN | 唯一編碼 | |||
D3SL-T-DB-P2 | PNP | 通用編碼 | |||
D3SL-T-DB-P1 | PNP | 唯一編碼 | |||
高級型 | D3SL-T-DG-N2 | NPN | 通用編碼 | 高功能版具備EDM功能 EDM選擇 EDM復位 | |
D3SL-T-DG-N1 | NPN | 唯一編碼 | |||
D3SL-T-DG-P2 | PNP | 通用編碼 | |||
D3SL-T-DG-P1 | PNP | 唯一編碼 |
▊ | D3SL-T/RFID技術參數 |
類型 | 鉸鏈門用 | ||
小型 | |||
M12連接器 | |||
標準型 | 高功能型 | ||
工作距離 | Sao(off-0n) | 4mm | |
Sar(on-0ff) | 4mm | ||
響應時間 | 鎖定→解除 | 155ms | |
解除→鎖定 | 155ms | ||
檢測→非檢測 | 20ms+2ms*(級聯連接臺數-1) | ||
非檢測→檢測 | 300ms+25ms*(級聯臺數-1) | ||
控制輸出 （OSSD輸出） | 輸出方式 | 晶體管輸出*2 | |
最大負載電流 | 150mA | ||
殘余電壓(on時) | 最?2.5V（電纜5m時）3.5V（電纜31m時） | ||
OFF時電壓 | 最?2.0V（電纜5m時）3.0V（電纜31m時） | ||
泄露電流 | 最高0.5mA | ||
最大負載容量 | 0.8uF | ||
負載連線電阻 | 最大2.5歐 | ||
AUX輸出 （非安全系輸出） | 輸出方式 | 晶體管輸出 | |
最大負載電流 | 50mA | ||
殘余電壓（ON時） | 最大2.5V（電纜5m時）、3.5V(電纜31m時） | ||
外部輸入 （短路電流） | 安全輸入 | 約 1.5 mAx2 | |
鎖定控制輸入OSSD動作切換輸入 | 約2.5 mA | ||
復位/EDM輸入 | 約5mA(僅高功能型） | ||
EDM 選擇輸入 | 約 2.5 mA(僅高功能型) | ||
電源 | 電源電壓 | 24 VDC士10%包括紋波(P-P)10% Class2 | |
消耗功率 | <5W | ||
保護電路 | 電源逆接保護、各輸出短路保護、各輸出浪涌保護、輸出逆接保護 | ||
耐環境性 | 外殼防護等級 | IP65/67(IEC60529) | |
使用環境溫度 | 零下20度到55度無凍結 | ||
存放環境溫度 | 零下25度到70度無凍結 | ||
使用環境濕度 | 5%至95%RH | ||
存放環境濕度 | 5%至 95%RH | ||
耐振動 | 10 至 55 Hz、雙振幅2.0 mm、X、Y、Z各方向5分鐘(IEC60947-5-3 | ||
適用標準 | ENISO13849-1:2015（PLe,Category4）, IEC60947-5-3,EN60947-5-3 | ||
▊ | 安全?開關型號說明 |
 |
▊ | 接線圖 |
| 標準型（NPN、?級聯） | 標準型（PNP、?級聯） |
 | |
標準型（NPN、級聯） | |
 | |
標準型（PNP、級聯） |
 |
?功能型（NPN、?級聯） | ?功能型（PNP、?級聯） |
 | |
| "開閉聯動，紫色接0V;鎖閉聯動紫色斷開 "1.使用EDM和復位:如圖接線 2.不使用EDM和復位:將EDM選擇(粉色線)，復位/EDM(淺綠色)接入+24V 3.只使用EDM:將EDM選擇(粉色線)斷開 K1.K2:外部設備(強制導向式繼電器、電,磁接觸器等) S:復位開關 | "開閉聯動，紫色接+24V;鎖閉聯動紫色斷開 "1.使用EDM和復位:如圖接線 2.不使用EDM和復位:將EDM選擇(粉色線)，復位/EDM(淺綠色)接入0V 3.只使用EDM:將EDM選擇(粉色線)斷開 K1.K2:外部設備(強制導向式繼電器、電磁接觸器等) S :復位開關 |
高功能型(NPN、級聯) | |
 | |
"開閉聯動，紫色接0V;鎖閉聯動紫色斷開 1.使用EDM和復位:如圖接線 2.不使用EDM和復位:將EDM選擇(粉色線)，復位/EDM(淺綠色)接入+24V; 3.只使用EDM:將EDM選擇(粉色線)斷開 K1,K2:外部設備(強制導向式繼電器、電磁接觸器等) S:復位開關 | "開閉聯動，紫色接0V;鎖閉聯動紫色斷開 1.使用EDM和復位:如圖接線 2.不使?EDM和復位：將EDM選擇（粉?線）,復位/EDM（淺綠?）接?+24V; 3.只使?EDM：將EDM選擇（粉?線）斷開 K1,K2：外部設備（ 強制導向式繼電器、電磁接觸器等） S ：復位開關 |
?功能型（PNP、級聯） | |
 | |
開閉聯動，紫色接+24V;鎖閉聯動紫色斷開 1.使用EDM和復位:如圖接線 2.不使用EDM和復位:將EDM選擇(粉色線)，復位/EDM(淺綠色)接入OV; 3.只使用EDM:將EDM選擇(粉色線)斷開 K1,K2:外部設備(強制導向式維電器、電磁接觸器等) S:復位開關 | 開閉聯動，紫色接+24V;鎖閉聯動紫色斷開 *1.使?EDM和復位：如圖接線 2.不使?EDM和復位：將EDM選擇（粉?線），復位/EDM（淺綠?）接?0V; 3.只使?EDM：將EDM選擇（粉?線）斷開 K1,K2：外部設備（ 強制導向式繼電器、電磁接觸器等） S ：復位開關 |

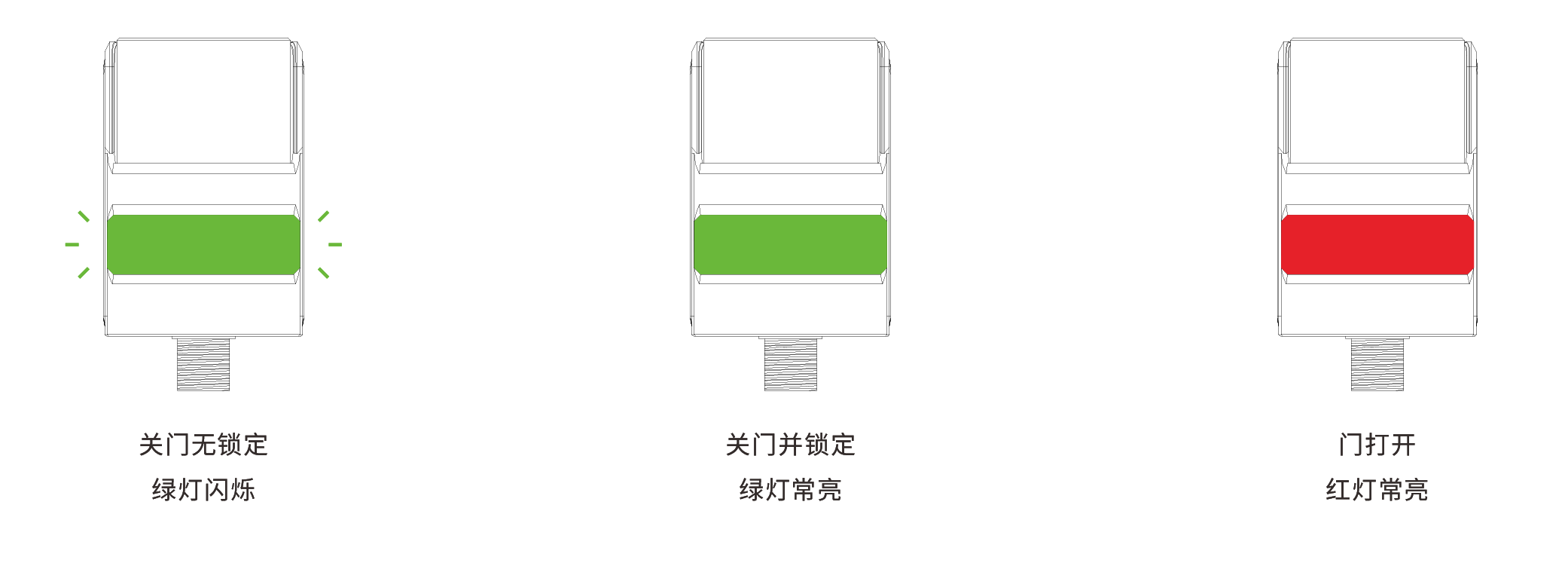

▊ | 指?燈說明 |
 |
▊ | 產品尺?圖 |
 |

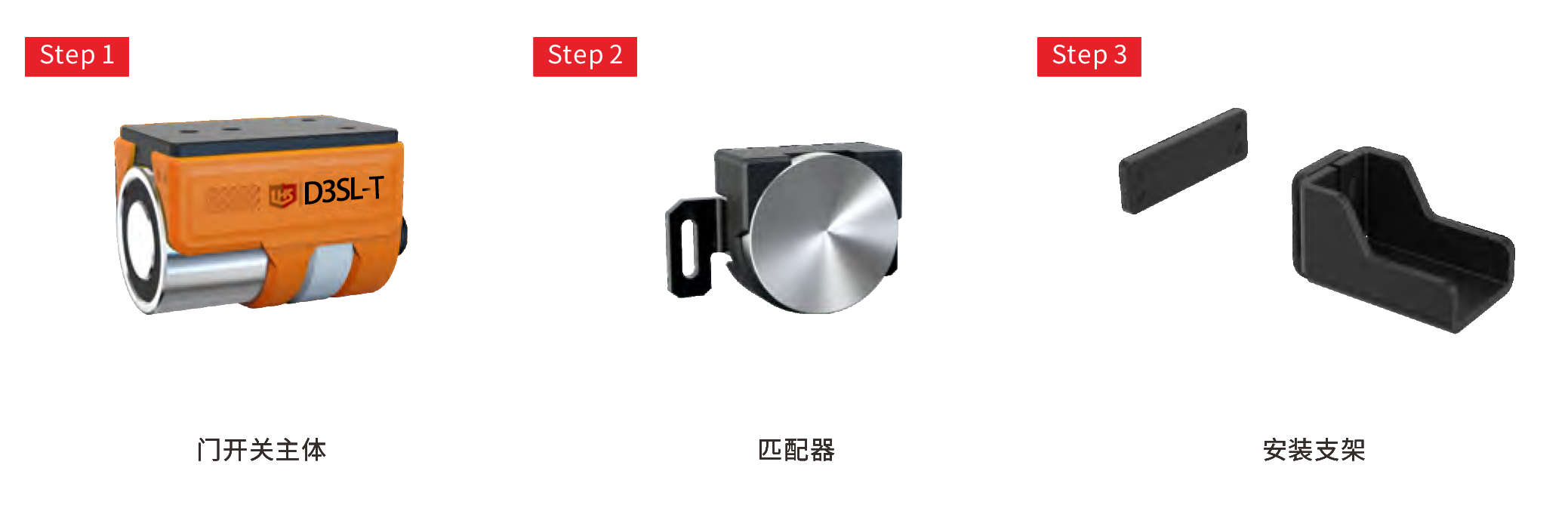

▊ | 安全?開關D3SL-T/RFID系列的選擇?法 |
