強導繼電器

G4SA-3A1B

3NO+1NC

LHS

強導繼電器

G4SA-2A2B

2NO+2NC

LHS

DC  24V

≤18.00

≥1.20

15mA

1600Ω

360mW

DC 31.2V

1、線圈電阻值指的是線圈溫度為+23℃時的值。線圈電阻:額定電壓<24V線圈電阻±10%；≥48V線圈電阻±15%。

2、最大容許電壓是指繼電器線圈在短時間內能夠承受的最大電壓值。

3、對于額定電壓≥48V的產品，為保護線圈不受損傷，在測試及應用中，必須有抑制線圈產生過電壓的措施。

結構分類（按EN50205）

A類強制導向

接觸電阻(初始值)

≤100mΩ(6VDC 1A)

觸點材料

AgSnO₂

額定負載

控制負載(阻性)

6A 277VAC/30VDC

最大切換電壓

400VAC

最大切換電流

6A

最大切換容量

1662VA/180W

最小容許負荷

5VDC 10mA（觸點鍍金）

電氣性能

絕緣電阻(初始值)

1000MΩ(500VDC)

介質耐電壓(初始值)

斷開觸點間

1500VAC

觸點與線圈間

4000VAC,1分鐘

觸點組間

2500VAC,1分鐘（7-8/9-10）

4000VAC,1分鐘（其它）

吸合時間

≤20ms

釋放時間

≤20ms

機械性能

沖擊

穩定性

98m/s²(10g)

強度

980m/s²(100g)

振動

N0/NC:10Hz～55Hz 1.5mm 雙振幅

N0:55Hz～200Hz,98m/s2 NC:55Hz～200Hz,49m/s²

爬電距離

線圈與觸點間

8mm

觸點組間

5.5mm

空氣間隙

線圈與觸點間

8mm

觸點組間

5.5mm

耐久性

機械

1×10⁷次

電氣(室溫)

6A 277VAC/30VDC 1×105次(ON/OFF=1s/9s)

使用條件

環境溫度

-40℃～85℃

濕度

5% to 85%

引出端方式

印刷板式

重量

約22g

封裝方式

防焊劑型，塑封型

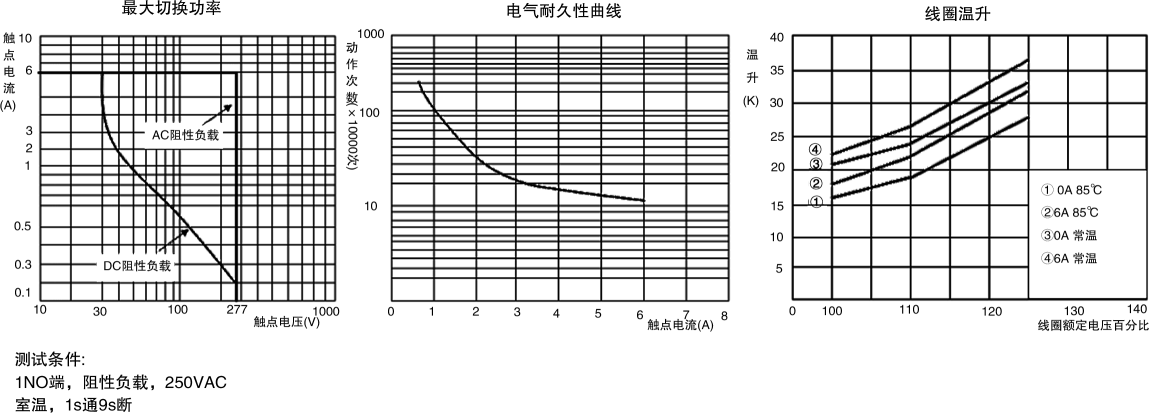

G4SA-3A1B

G4SA-2A2B

2常開＋2常閉

注:

1.產品外形尺寸未注尺寸公差，當外形尺寸≤1mm時，公差為±0.2mm；當外形尺寸1mm～5mm時，公差為±0.3mm；當外形尺寸≥5mm時，公差為±0.5mm。

2.安裝尺寸未注公差為±0.1mm。

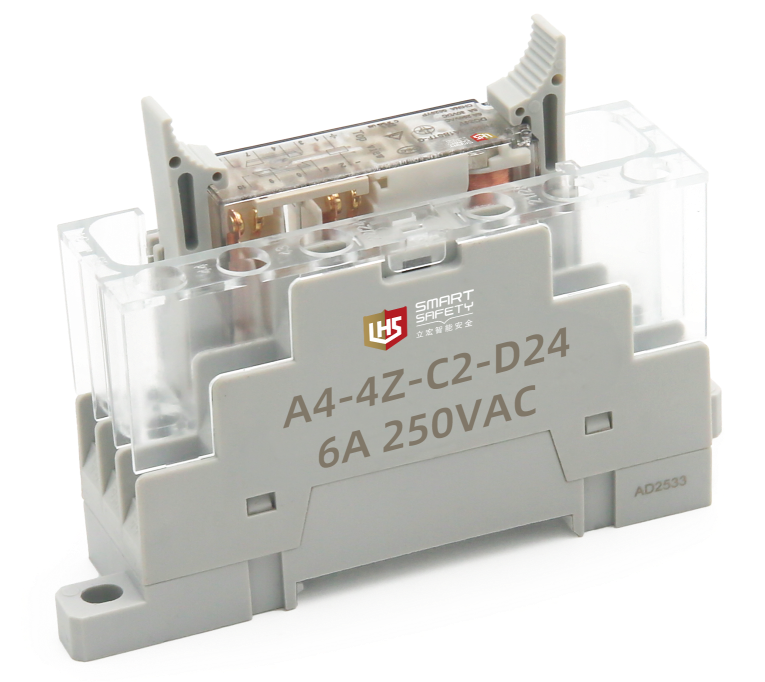

A4-4Z-C2-D24

額定

負載

電流

6A

電壓

300 V AC

介質

耐壓

線圈/觸點

4000 V/S

觸點間

2500 V/S

螺釘扭矩

1.0 N.m

外線連接導線

20~14/0.5~2.5 AWG/mm²

剝線長度

10...12mm/0.43in

使用環境

-40℃~+85℃

重量

47.7g
